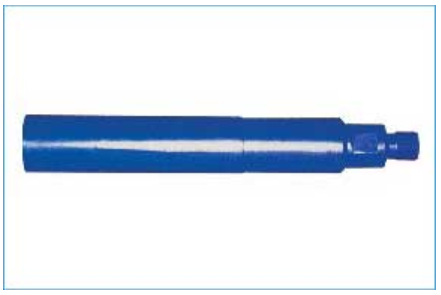

CLT抽油杆打捞筒是用来打捞抽油杆本体和接箍的打捞工具,只要更换卡瓦或引鞋就可以改变打捞油杆和接箍的规格。
(一)规格型号
型号 | 外径 | 打捞规格mm(in) | 许用载荷KN | 接头螺纹 |
CLT-16-55 | 55 | 16(5/8”) | 200 | 22抽油杆扣 |
CLT-19-55 | 55 | 19(3/4”) | 220 | 22抽油杆扣 |
CLT-22-55 | 55 | 22(7/8”) | 280 | 22抽油杆扣 |
CLT-25-55 | 55 | 25(1”) | 350 | 22抽油杆扣 |
CLT-28-55 | 55 | 28(1-1/8”) | 390 | 22抽油杆扣 |
CLT-38-59(60) | 59 (60) | 38(1-1/2”) | 450 | 1-3/16” |
CLT-41-59(60) | 59 (60) | 41(1-5/8”) | 450 | 1-3/16” |
CLT-22-70 | 70 | 22(7/8”) | 560 | 1-3/8” |
CLT-25-70 | 70 | 25(1”) | 560 | 1-3/8” |
CLT-38-70 | 70 | 38(1-1/2”) | 610 | 1-3/16” |
CLT-41-70 | 70 | 41(1-5/8”) | 610 | 1-3/16” |
CLT-46-70 | 70 | 46(1-13/16”) | 610 | 1-3/16” |
CLT-22-72 | 72 | 22(7/8”) | ||
CLT-28-72 | 72 | 28(1-1/8”) ) | ||
CLT-46-72 | 72 | 46(1-13/16”) |
(二)结构:上接头,筒体,内套,弹簧,卡瓦等组成.
(三)原理:抽油杆经筒体大锥面进入筒体内,推动两瓣卡瓦沿筒体内锥面上行,卡瓦内孔增大,弹簧被压缩.当内孔达到一定值后,卡瓦在弹簧力的作用下下行,使筒体、卡瓦内外锥面贴合,卡瓦内孔贴紧抽油杆,上提工具,卡瓦在摩擦力作用下不动,筒体上升,内外锥面贴合更紧,两块卡瓦内缩,咬住抽油杆,从而实现打捞.
